Электр тізбегін қалай көрсетуге болады – Қарапайым түсініктеме
Электрлік құрылғылар мен жабдықтардың дұрыс жұмыс істеуі үшін электр тізбегін түсініп, оны дұрыс бейнелеу өте маңызды. Бұл тек инженерлер мен электриктер үшін ғана емес, қарапайым адамдар үшін де пайдалы, себебі ол үйдегі немесе жұмыстағы электр жүйесін қауіпсіз пайдалануға көмектеседі. Ендеше, электр тізбегін қалай көрсетуге болатынын қарапайым әрі түсінікті тілмен баяндайық.
Электр тізбегі дегеніміз не?

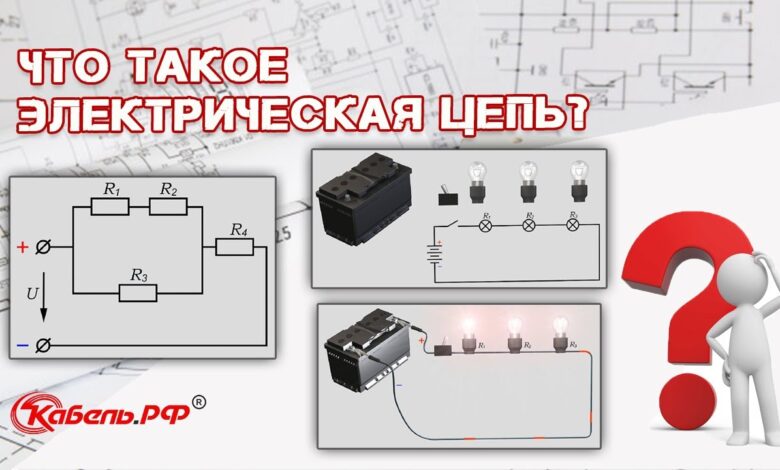

Электр тізбегі — бұл электр энергиясы көзінен бастап, оны тұтынушы құрылғыға жеткізетін өткізгіштер мен құрылғылар жиынтығы. Мысалы, батарея мен оған қосылған шам — бұл қарапайым электр тізбегі.
Электр тізбегін көрсетудің жолдары
Электр тізбегін көрсету үшін арнайы графикалық белгілер мен сызбалар қолданылады. Бұл сызбалар инженерлік сызба деп аталады және оларда әр компоненттің өзіндік белгісі болады.
1. Схемалық сызбалар
Схемалық сызба — электр тізбегінің ең көп қолданылатын түрі. Мұнда әр құрылғы арнайы шартты белгілермен (мысалы, шам, резистор, батарея) бейнеленеді. Бұл сызбалар арқылы тізбектің қалай жұмыс істейтінін оңай түсінуге болады.
2. Монтаждық сызбалар
Монтаждық сызбалар — құрылғылардың нақты орналасуын көрсететін сызбалар. Бұл көбіне техниктер мен орнатушыларға арналған, себебі ол бойынша құрылғыларды қалай орналастыру керек екені анық көрінеді.
Негізгі шартты белгілер
Электр тізбесін сызу кезінде келесі шартты белгілерді білу қажет:
- Батарея – қысқа және ұзын сызықтармен көрсетіледі.
- Шам – дөңгелек ішінде крестпен белгіленеді.
- Резистор – ирек сызықпен немесе тік төртбұрышпен бейнеленеді.
- Ашық/жабық қосқыш – үзіліс немесе тұтас сызықпен көрсетіледі.
Қалай дұрыс сызуға болады?
Электр тізбегін бейнелеу барысында мына қадамдарды ұстанған жөн:
- Барлық элементтерді анықтап алыңыз — қандай құрылғылар тізбекке кіреді.
- Олардың байланысын анықтаңыз — қандай элемент қай элементпен жалғанады.
- Шартты белгілерді қолданыңыз — сызбада нақты стандарттарға сай символдарды пайдаланыңыз.
- Сызбаны ретімен орналастырыңыз — көзден (мысалы, батарея) басталып, тұтынушы құрылғыға (мысалы, шам) дейін бірізділік болсын.
Электр тізбегін көрсету не үшін қажет?
Электр тізбегін көрсету — тек теориялық түсінік қана емес, ол жобалау, жөндеу, орнату және ақау табу кезінде өте қажет. Сызбалар уақытты үнемдеп, қауіпсіздікті қамтамасыз етеді.
Мысалы, мектепте физика сабағында оқушылар шам мен батареяны қалай қосу керектігін үйренеді. Сол кезде электр тізбегін қалай көрсетуге болады деген сұрақ туындайды. Оқушылар сызба арқылы қандай элемент қайда орналасуы керек екенін анық көре алады.
